文 | 邱吉洲（南京能利芯VP | 专注AIDC电源与光互联技术）

光纤缺陷率5%到10%。不是一条产线的数据——是整家公司，从光无源器件到光模块，从光通信零组件到子系统，所有产品线共同的痛点。

这个问题存在了数年。从CTO到技术总监，从工程到品质，所有人都认为这是人为操作问题——光纤又细又长，从Pigtail到光模块整个流程根本无法完全自动化，手必然要接触。所以解决方案就是加强培训、让操作员更小心。

后来我花了几个月时间，不是去否定这个前提——光纤确实必须人手操作——而是重新回答了另一个问题：所有被判定为"缺陷"的痕迹，到底哪些真的会出问题？哪些只是看起来吓人？

当年就帮这家美资光通信上市公司省了500到1000万。更没想到的是，多年以后，这套分类方法和标准化体系被老同事们带到了整个光通信行业。

一个系统性灾难

先说清楚这到底是个什么问题。

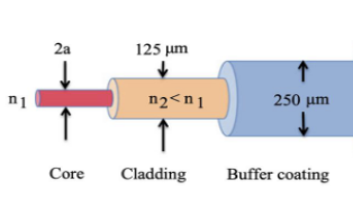

光纤有三层：最内层的Core（纤芯）传输光信号，Cladding（包层）约束光，最外层的Buffer Coating（涂覆层）负责保护。Buffer Coating的材料是聚丙烯酸酯——轻、薄、脆弱。

脆弱到什么程度？人的手指甲划过去，就能留下一道痕。

全球光纤市场的主要参与者包括康宁（Corning）、古河电工（Furukawa）、藤仓（Fujikura）等。国内方面，长飞光纤（601869）是全球最大的光纤预制棒及光纤光缆制造商之一，亨通光电（600487）、中天科技（600522）、烽火通信（600498）也是光通信产业链的核心企业。这些公司覆盖了从光纤预制棒、拉丝到光缆、光器件的全产业链。

而光纤制造有一个无法绕开的现实：从Pigtail组装到镀膜、准直器、隔离器、WDM、光开关、光环行器，直到最后的Transceiver——数十个产品系列、上百道工序，每一道都需要人手接触光纤。光纤又细又长，哪怕盘成圈，操作起来也必须手介入。你想做全自动化？在那个年代的工艺条件下，做不到。

一旦光纤被判定为"缺陷"，只有一个结局：报废。没有返修，没有降级使用。整根报废。

而这5%到10%的报废率，横跨了几十个产品系列——每一个环节都在为它买单。

从光纤器件到光模块到子系统，所有人都认为：这就是人为操作问题

这个问题不是没人管。恰恰相反，全公司都在管——管得越来越狠。

为什么所有人都觉得是人为操作？因为在当时的条件下，这个判断逻辑上站得住脚：

第一，光纤确实是人手在操作的。手工工序太多，接触不可避免。这是物理事实。

第二，一个更深层的担忧——也是推动报废标准越来越严的真正原因——大家真心相信：哪怕现在看起来只是一道轻微的皮伤或皮裂，随着时间推移、温度变化和机械应力，这个微小的损伤会逐步扩展、恶化，最终导致整个Coating层脱落、包层裸露，造成可靠性的灾难性失效。

基于这个假设，逻辑链条是这样的：人手必然接触光纤 → 接触必然产生痕迹 → 痕迹必然扩展恶化 → 最终必然导致可靠性失效。在这个逻辑链里，"加强培训让操作员更小心"是唯一能做的事。

于是各产品车间层层加码。目检不够上20倍显微镜，20倍不够上40倍——任何微小的表面痕迹都可以被判废。检验成本飙升，lead time无限拉长，而报废率依然没人敢算清楚。

更根本的问题是：没有人有一套成型的标准化体系来系统性地处理这件事。对光纤缺陷的管理，全公司上下只有一条规则——"有痕就判"。粗糙，但没有人知道更好的做法。

一件"不是我的事"

当时我的本职是下游产品的产品工程师，兼元器件工厂的系统工程师。按常理说，我只要把下游的检验标准加严，确保从我这里出去的产品不出问题，把压力传回上游就行了。

但那个时间点，我看着每个车间都在"20倍不够就40倍"地往上加码，看着报废品堆得越来越多，心里越来越不舒服。我跟自己说了一句话：

这不是一个部门的事。这是一件值得有人站出来管的事。

然后我就去管了。

第一步：统一语言—定义问题

第一件事，不是查资料、不是拉数据——是去梳理"语言"。

走访各个车间的时候，我发现了一个比报废率更根本的问题：同样一道痕迹，在A车间叫"光纤破皮"，在B车间叫"光纤皮伤"，在C车间叫"光纤皮裂"。不同的人、不同的线、不同的经理，看到同一个东西，描述完全不同。

我把所有车间关于光纤缺陷的描述词全部收集起来，梳理分类，去掉重复和模糊的说法，归成几大类。每一类有统一的名称、统一的定义、统一的图示。

这不是咬文嚼字。如果连"这是什么问题"都没有共识，后面所有的讨论都是在打空气。

第二步：不是所有缺陷都一样——分类体系

统一语言之后，真正的工作才开始。我对不同类别的缺陷，逐一做了三件事：

第一，溯源成因——这道痕迹是在哪个工序、因为什么原因产生的？是操作动作不可避免的正常接触，还是夹具设计不合理刮出来的，还是走线路径本身有问题？

第二，判断严重性——这种损伤对光纤性能与长期可靠性到底有没有影响？

第三，匹配方案——如果确实有风险，该改的是标准，是工艺，还是管理？如果没有风险，为什么还要报废？

拆完之后，真相浮出来了：

第一类缺陷：Buffer Coating表面轻微划伤——皮裂、皮伤、轻微掉皮，但包层（Cladding）完好无损，没有裸露。

这是最多的一类。在40倍显微镜下看得一清二楚，很吓人。溯源发现，其中相当一部分就是Fiber handling过程中无意刮擦造成的——聚丙烯酸酯的脆弱程度决定了这类接触痕迹几乎无法根除。

但关键问题是：它会恶化吗？全公司最深的恐惧就是——这些微小的表面损伤，会不会随时间扩展，最终导致整个Coating层脱落？

从光纤结构及每一层结构的材料及功能用第一性原理进行分析，Buffer Coating的损伤应该不会造成光纤的功能性损伤的。

我知道自己在公司人微言轻。我需要一个外界的声音。所以我直接发邮件联系了他们的Specialist，并跟他们探讨Buffer Coating表面损伤，在长期使用中会不会扩展并导致可靠性失效的问题。

Corning的专家给出了明确的结论：Typical Buffer Coating defect不会随时间扩展恶化。聚丙烯酸酯涂层对光纤性能的保护，并不依赖于表面的完整性。这些研究Corning自己做过了一些研究的。

康宁单模光纤轴

这意味着什么？意味着全公司过去几年报废标准所依赖的核心假设——"Buffer Coating defect会扩展并最终导致失效"——是错的。这不是一个"降低标准"的问题，这是一个根本性的认知纠偏。

在这个科学依据的基础上，我们对这类缺陷光纤逐批做了拉力试验和高温高湿（85°C/85%RH）可靠性实验，跑了1000小时。结果与Corning的结论完全一致：插损不变，反射不变，断纤率不变。

结论：这一类缺陷不影响光纤的性能和长期可靠性。可以被接受。

第二类缺陷：包层裸露，或Coating脱落导致玻璃纤维直接暴露。

这一类确实有风险。但往下追溯成因发现，它也不是简单的"操作员不小心"。很多时候，是特定工序的夹具夹持位置不对、力度未校准，是光纤在某个工位上的走线路径存在不合理的设计。

这一类不能接受——但它的解决方案不是在惩罚层面加码，不是在培训上反复说教。而是在工艺层面和管理层面做改进：优化夹具设计、调整走线路径、标准化关键参数。

还有一类介于两者之间的——Coating有较深的划伤但未到包层，且处于后续要经历高应力工序的位置。这一类需要根据缺陷的具体位置和最终应用场景，分级判定。

三类的核心逻辑是同一句话：不同类别，不同成因，不同风险等级，不同处理方式。一刀切地"有痕就判"，不是一个标准——是一个偷懒。

三类问题，三种逻辑，三套方案。三张牌全摊开之后，所有人都能看到：过去几年那一刀切的"有痕就判"，判对了多少、判错了多少、漏了多少。

第三步：两件事并行

分类体系建立之后，接下来的不是"改标准"一件事，是两件事并行：

一、对不影响可靠性的轻微Buffer Coating损伤——停止判废。

这不是"降低标准"。这是基于Corning的材料科学结论和本公司可靠性实验数据，纠正一个长期存在的错误假设。在一个错误的标准上越查越严——20倍不够上40倍——不是在提升质量，是在加速浪费。

二、对真正有风险的缺陷——改工艺，改管理。

既然光纤的手工操作不可避免，既然无条件追求"零接触"不切实际，那就要接受这个物理前提，然后在这个前提下建立一套有据可依的标准化体系：哪些工序是高风险点、夹具参数怎么设、走线路径怎么排、检验标准怎么定。操作员本身不是问题的根源，没有成型的标准化体系才是。

两件事同时做：不该报废的不报废，该优化的去优化。一个做减法，一个做加法。

第四步：拉联盟，推落地

方案有了，但真正难的是让整个公司接受这个分类逻辑。我当时的职位和资历不足以让技术体系听从我的判断。

Corning的科学结论帮我解决了第一道坎——这不是一个下游产品工程师的主观看法，这是行业最权威的材料科学判断。内部没有人能在技术上推翻它。

第二道坎，我拉上了品质工程、制造部门及市场技术部门的核心成员，成立了跨职能项目小组。把"你部门的问题"和"我部门的问题"，变成"我们一起解决的问题"。人是需要同盟的——不是技术上需要，是在推动组织变革的时候需要。

结果：省了500到1000万，但不止于此

新体系推行之后，当年的光纤相关报废大幅下降。第一类轻微损伤不再判废，第二类真风险通过工艺和管理改进消除，第三类中间态按分级标准逐案判定。可制造性、合理性和可靠性第一次被同时纳入了一套框架。一年节省的成本在500万到1000万之间。

更长远的影响是：多年以后，参与过这个项目的同事们去了光通信行业的各个角落——有人做技术负责人，有人做品质经理，有人做了厂长——他们把这套缺陷分类方法、判定标准、以及对应的工艺标准化体系带到了新公司。带到了同行，带到了上下游。

如今，这套方法的影子，已经散布在整个光通信行业里了。

这件事教会我的四样东西

第一，挑战一个共识之前，先确认它背后隐藏的假设是什么。

所有人都说"这是人为操作问题"——这句话本身没错，光纤确实是手在操作。真正的问题是藏在后面的假设："人为操作产生的痕迹一定会扩展并导致失效。"而从第一性原理进行材料功能分析，这个假设不成立。找到那个隐藏的假设，然后问它到底对不对——这是破局的关键。

第二，把问题分类，比找答案更重要。

把一团乱麻拆成几类——每一类有自己的成因、自己的风险、自己的方案——你才能知道该打哪里、该放哪里。一刀切的"有压痕就判"不是标准，是偷懒。

第三，在无法消除人为因素的领域，标准化体系比"加强培训"管用一百倍。

如果手工操作是不可避免的，那你的工作不是要求操作员变成机器人——是在这个前提下建立一套科学的标准。工具怎么设计、参数怎么设定、检验怎么判定，把对人的依赖降到最低。

第四，推动组织变革需要两样东西：外部的权威影响，和内部的同盟。

Corning的结论是"权威"层面的保障，没人能和你争。品质工程及制造和市场技术核心的结盟是"推动"层面的保障，没人孤立你。缺一个，事情都落不了地。

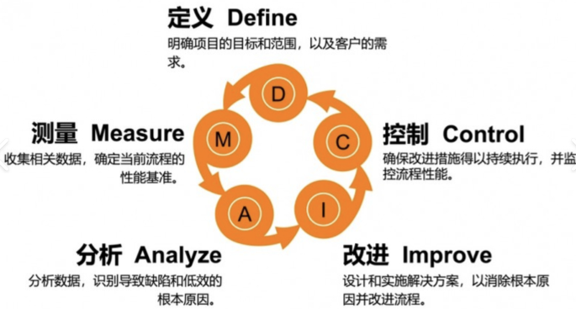

DMAIC方法论

最后

你不需要在光通信行业工作，也能从这件事里借鉴有用的东西。

如果你在公司里看到一个老问题，所有人都认定了原因，解决方案也很明确——但你隐隐觉得，那个"原因"背后藏着一个从未被验证过的假设。如果你的职位和资历看起来不够格去挑战。

想一想这件事。

全公司从CTO、技术总监、品质总监到工厂管理管理人员及工程技术人员一致认定的逻辑链条，里面可能有一个环节是错的。而找到那个环节的人，未必是级别最高的。往往是最想解决问题的那个。

本文侧重于方法论而不是行业分析。
