长城汽车柠檬混动DHT全球首次拆解:解密“节油50%”科技

钟毅

钟毅

· 3月2日

动力/油耗“双优选手”背后科技,看长城汽车如何突破混动技术壁垒

播放 暂停

长城汽车柠檬混动DHT全球首次拆解:解密“节油50%”科技

00:00 05:27

2021年3月2日,长城汽车进行了柠檬混动DHT的全球首次拆解直播。这也是自去年12月柠檬混动DHT全球首发后,第一次以线上直播拆解的形式,详细讲解有关长城汽车混动领域的相关技术。

本次活动上,长城汽车技术副总裁宋东先指出:“单一技术路线不可能解决所有出行需求,长城汽车要逐鹿全球,满足全球用户的多元化需求,混动是重要的技术支撑。”

其实,在《节能与新能源汽车技术路线图2.0》公布之后,自主品牌皆发力混动领域。对于长城汽车来说,此前在公布柠檬平台之际,也早将混动技术放在了极高的位置,此次,我们就一探柠檬混动DHT的秘密吧。

“1-2-3”系统架构

柠檬混动DHT作为一项能够在全速域、全场景下实现性能与效能双优表现的混动技术,整个系统架构可概括为“1-2-3”。即一套DHT高集成度油电混动系统、HEV/PHEV两种动力架构、面向不同级别车型的三套动力总成。

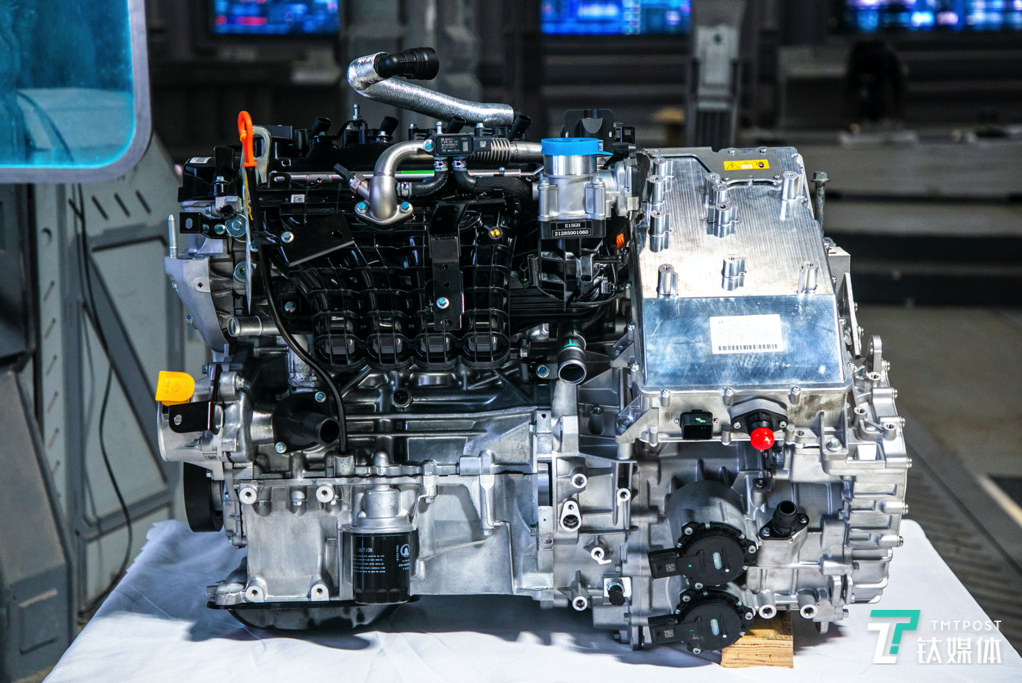

柠檬混动DHT总成

柠檬混动DHT总成

在设计结构上,柠檬混动DHT有如下几部分至关重要的零部件。分别是1.5L/1.5T混动专用发动机、双电机控制器、DHT模块、高规格动力电池。

1.5L/1.5T混动专用发动机,前者最大功率75kW,匹配100kW DHT模块,系统综合功率140-170kW;后者最大功率115kW,匹配130kW DHT模块,系统综合功率180-240kW。

直播展示的是1.5L发动机,采用了阿特金森循环、外置水冷EGR等技术,压缩比高达13:1,并进行了长达3000小时的可靠性验证,高效的同时,保证了系统运转的可靠性。

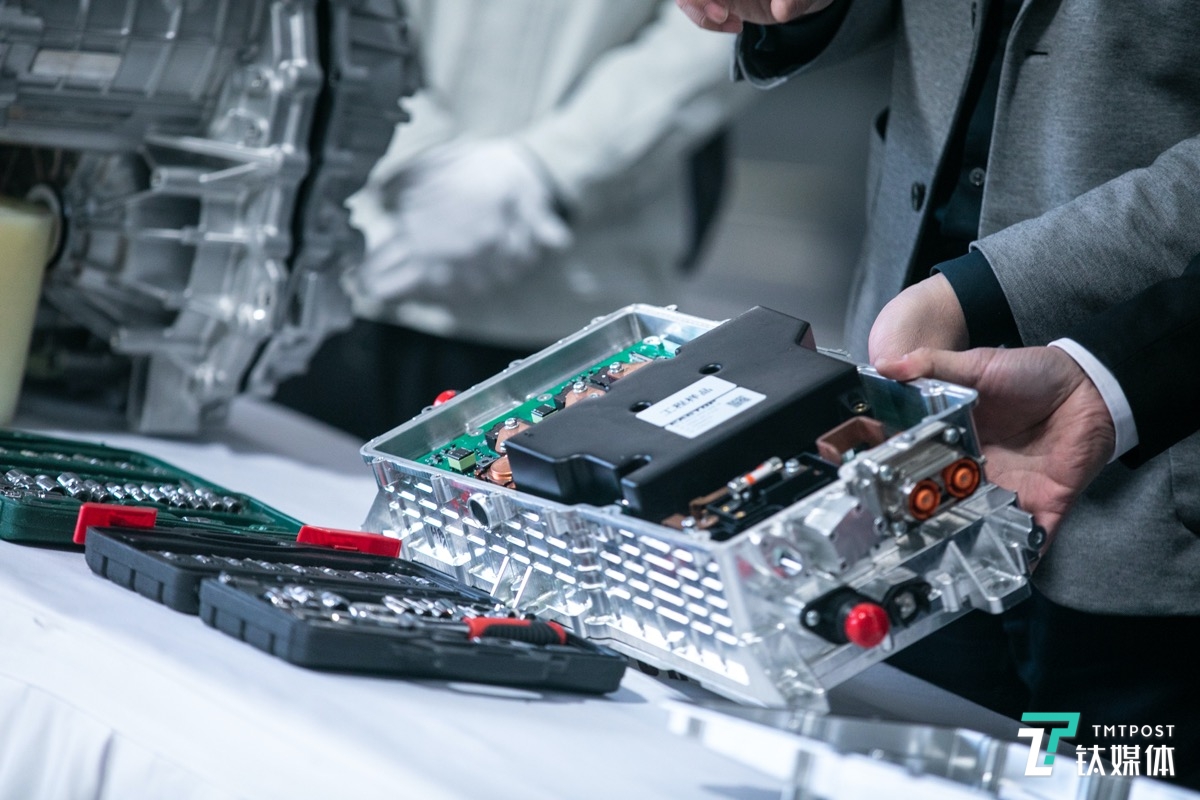

双电机控制器

双电机控制器

双电机控制器可谓是柠檬混动DHT的“中枢大脑”,在业内率先搭载了全新一代高算力英飞凌TC38系列处理器芯片,算力强、可靠性高,配合长城汽车自主研发的控制算法,对系统的能量流动实现科学合理的控制。

DHT模块可理解为柠檬混动DHT的“传动装置”,包含了减速器、离合器、换挡机构以及双电机。它采用双电子泵设计,能够基于整车需求调节电子泵的启停;采用单离合设计,相比于双离合,润滑冷却需求更低。而且在结构上十分小巧,相比传统DCT降低50%以上。

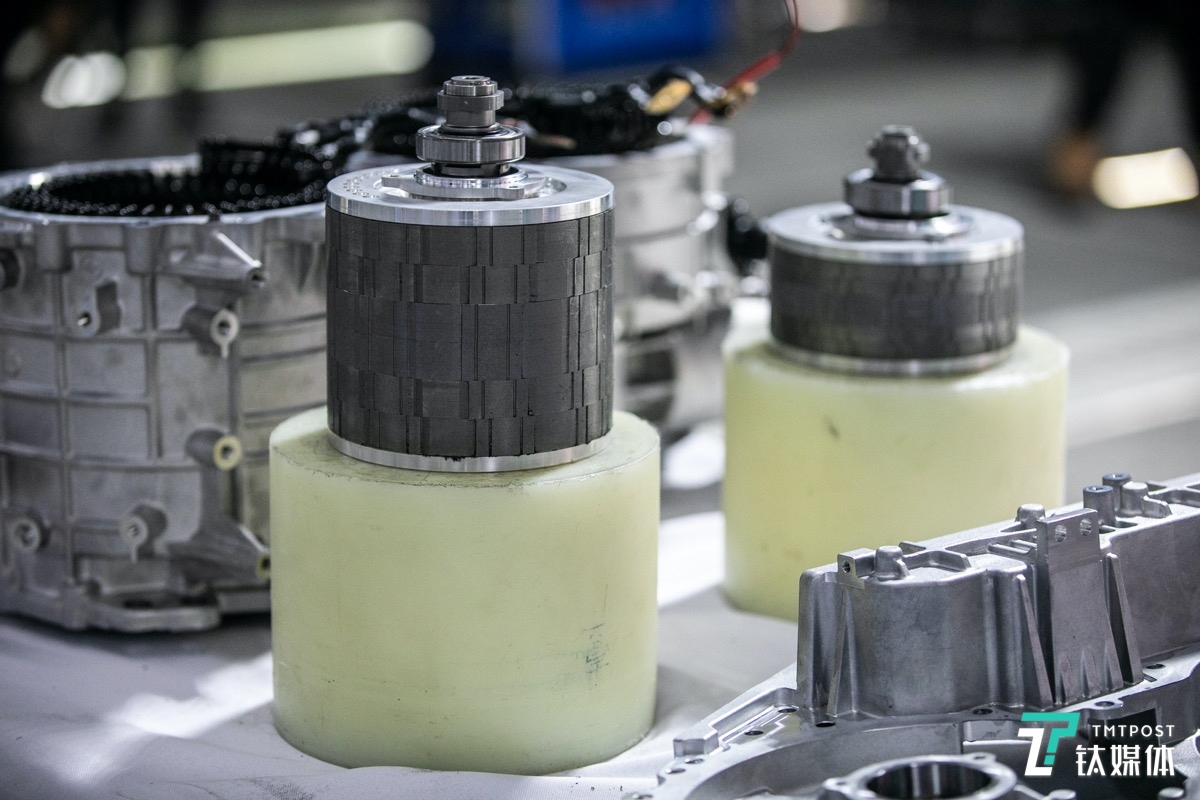

双电机

双电机

在DHT模块中,双电机本身也至关重要。电机采用了高磁阻转矩设计理念,较普通永磁电机设计降低20%以上磁钢用量,达到轻量化目的;发卡式扁线设计,槽满率高达70%以上,有效提升电机功率密度;短距绕组排布,优化气隙谐波,降低各阶次电磁力,改善48及96阶高频噪声,NVH性能业内一流;低损耗0.27mm硅钢片,铁损降低17%以上,实现双85%的高效区占比。

高规格动力电池同样是柠檬混动DHT核心零部件,以PHEV架构四驱车型搭载的动力电池为例,其能量密度超过160Wh/kg,可提供最长200km的纯电续航里程。

充放电方面,支持11kW交流充电功率和直流快充,30分钟即可充电80%,并具有最大246kW的放电功率,享有8年15万公里的质保。

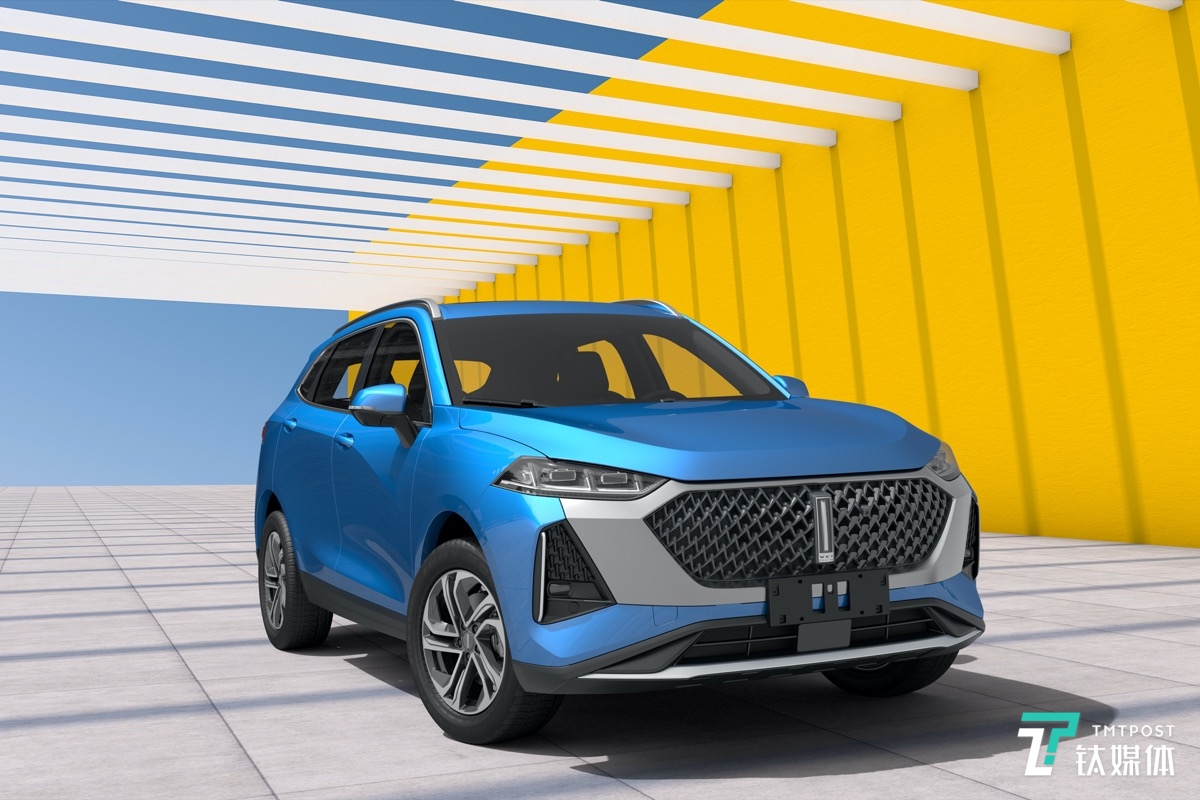

WEY全新紧凑级SUV首搭

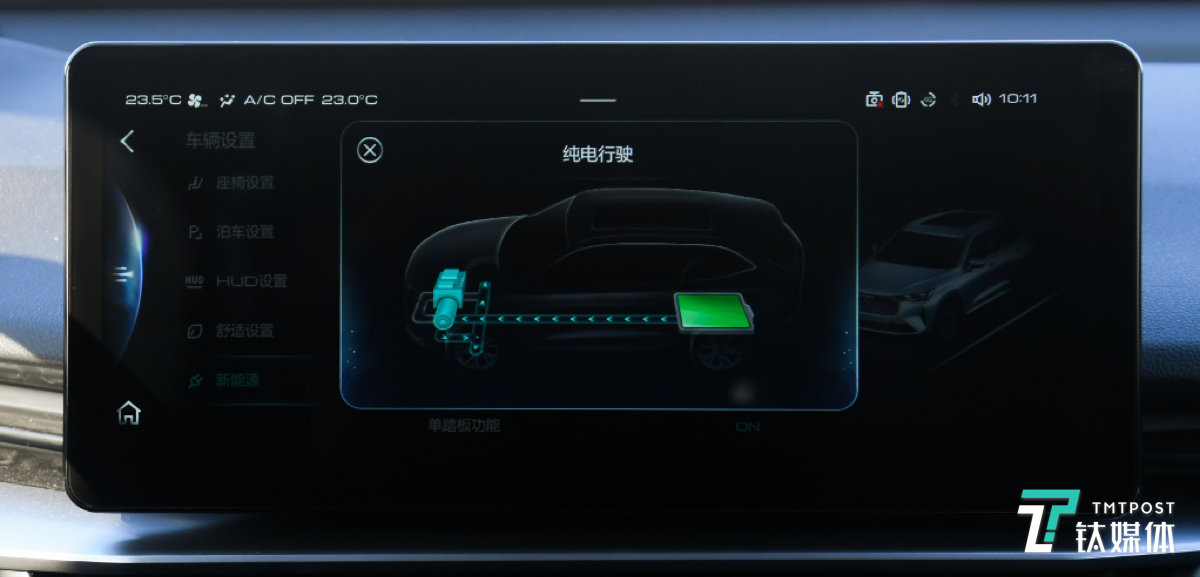

纯电模式

纯电模式

柠檬混动DHT具备了更多种工作模式,以此来应对不同的路况和场景。

纯电驱动以及串联驱动,由电机负责驱动,发动机不工作或只负责“发电”,主要应对中低速、走走停停路况行驶。这样可充分发挥电机效率高、响应迅速的优势,令发动机维持在最佳燃效区间运转,提升燃油经济性。

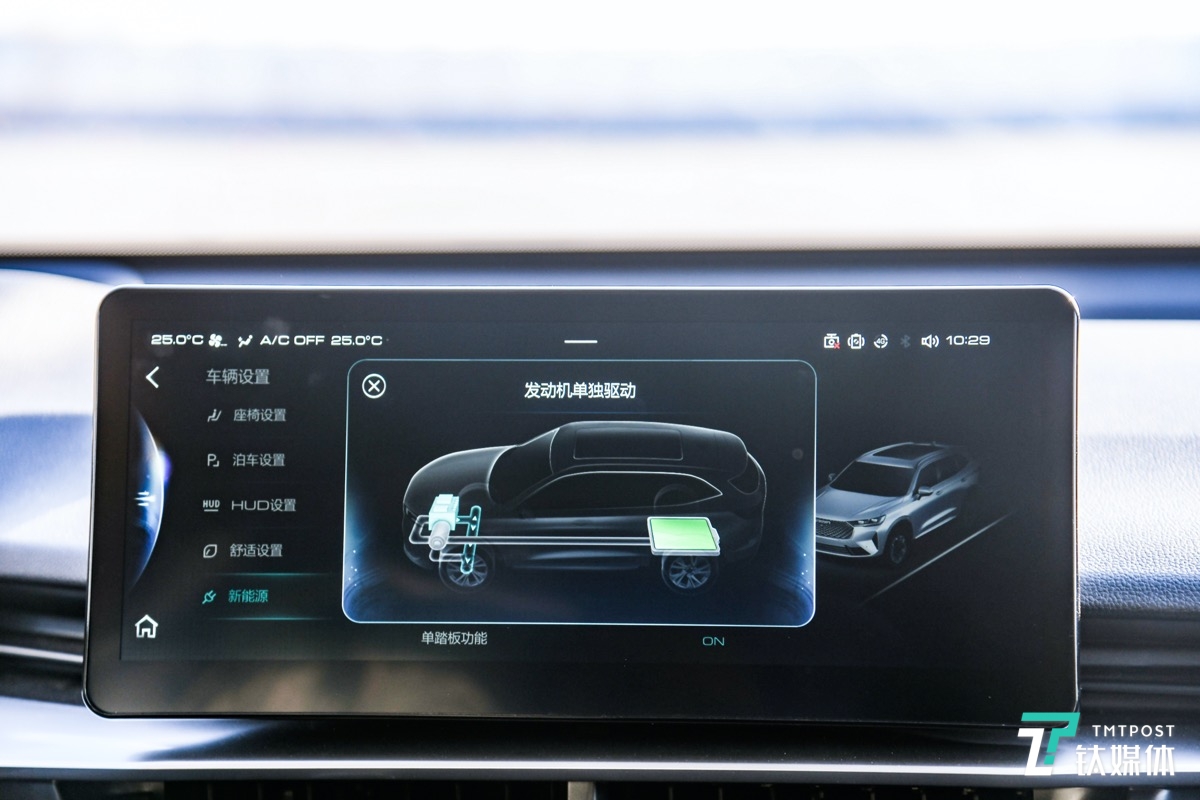

发动机直驱模式

发动机直驱模式

发动机直驱,主要应用于城市环路、高速等场景。在相对“稳态”的路况下,发动机直驱的综合效率要超越串联,可节油10%-15%。而且发动机直驱具有经济挡、动力挡可选,分别应对平稳巡航和中途加速,实现类似于燃油车的“换挡”效果,完美兼具动力性与经济性。

并联驱动,主要应对短时间高负荷急加速。避免发动机本身负载过高,由电机提供额外的动力支持,与发动机合力输出,实现动力最大化。

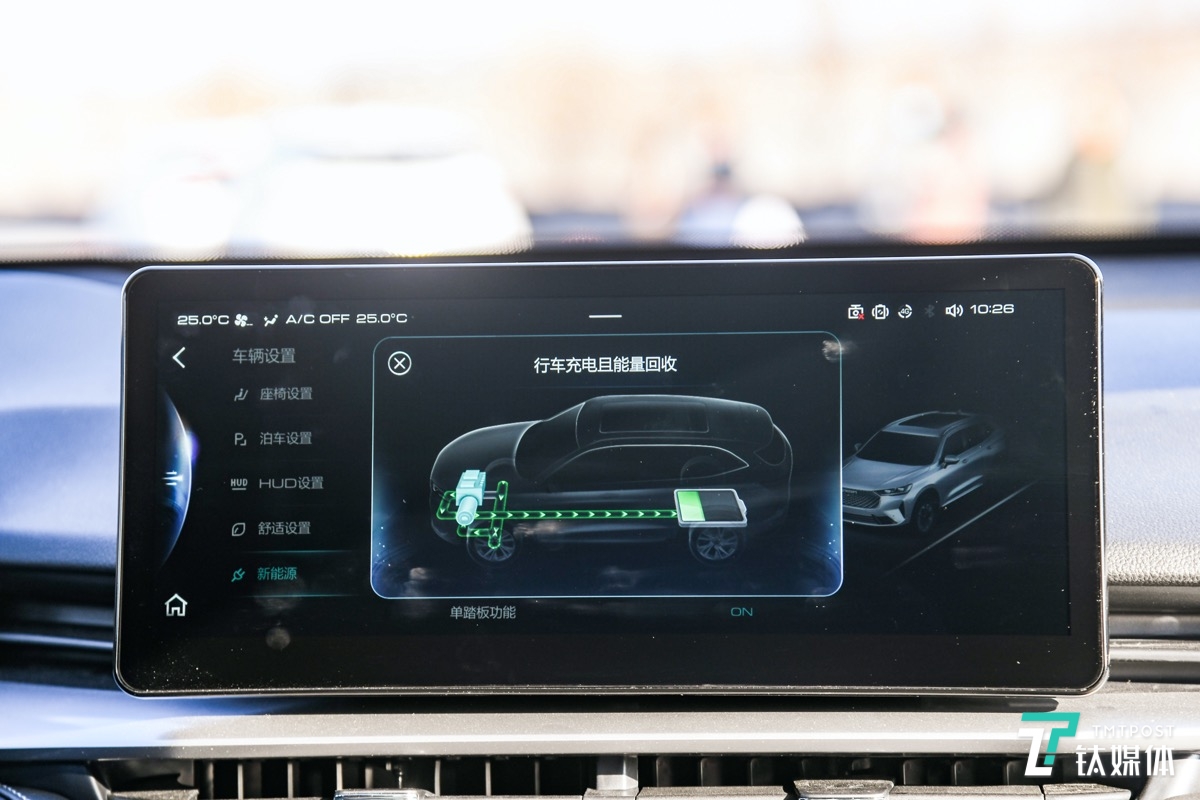

能量回收模式

能量回收模式

能量回收,在需要减速的时候,可通过驱动电机将制动降低的动能一部分转化为电能为电池充电,回收制动时浪费的能量。

除了对柠檬混动DHT的详细拆解和技术分析外,在直播的最后,宋东先提前剧透,第一款搭载柠檬混动DHT的产品,将是WEY品牌即将推出的全新紧凑级SUV,综合油耗仅为4.7L,很快就会与大家见面。未来,搭载柠檬混动DHT的产品将陆续登陆市场。(本文首发钛媒体App)
